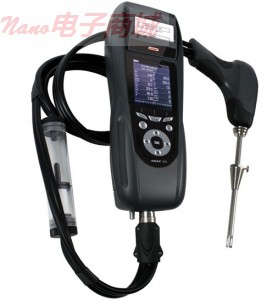

法国KIMO KIGAZ200烟气分析仪

法国KIMO KIGAZ200烟气分析仪

KIGAZ 200 烟气分析仪是有两个可互换的传感器 (O₂ and CO-H₂), 外加一个额外的传感器 (NO or CH₄) 或者是三个可互换的传感器 (O₂, CO-H₂ and NO) 和额外的第四个传感器 (CH₄).

主要特点如下 :

烟道内自动归零

CO 传感器保护（电磁阀）

带LED灯

外置冷凝水槽

3.5'' 显示屏

2 个热电偶连接端口

2 种储存方式

该烟气分析仪提供一个ABS防护罩或者金属电磁干扰防护罩 (选配) ,差压套件, 一套300mm长带抽压和LED的烟气探针, 锂电池充电器, LIGAZ 软件, USB数据线和校准证书，一个包含一卷打印纸的打印机和一个过滤器。

该烟气分析仪是用来测量燃烧机器排气管气体的测量和分析，不能作为一个长期在线测量测量或监测报警的装置。

1.1.1. 烟气分析仪概述

1.1.2. 键盘和屏幕

1.1.3. 烟气分析仪端口

• 屏幕

背光 3.5''显示屏，显示参数的可调性确保了使用者观察的舒适度，且显示屏幕上测量数据皆可以确认以调出查看。

• 打印

该仪器的打印纸可以保存十年，且更换简便，打印速度快。

• 电池充电器

该仪器提供一个12V 3.75A电池充电器. 显示屏的右上方有表示电池电量的标志. 烟气分析仪右侧的 红色LED灯 一直保持到电池充电完成 。

• 烟气泵

该烟气泵内置于烟气分析仪内部，由烟气分析仪内部电池直接供电，动力强劲，效果良好。

• 烟气探针

烟气探针标准长度30mm，由固定锥保持与管道紧密连接，可互换的塑料或不锈钢手柄，LED灯可照亮黑暗区域 ，有2.50 m长的橡胶管将探针与主机连接。

• 可互换的传感器

该烟气分析仪使用电化学传感器测量氧气和一氧化碳（含氢气补偿）。内部测量传感器可相互更换。

• 温度传感器

烟气温度测量的热电偶传感器集成在烟气探针的顶部，由一个单独的传输线连接到主机已完成温度信号补偿，K型热电偶最高可测量1250°C。

该仪器内部内置了NTC热敏电阻传感器，该传感器可用于测量周围环境温度。

如果需要对可燃气体经行温度控制，必须直接测量锅炉内部，这时可选用PT100铂金温度探头（参考SAP150),此探头可精准的测量温度。

• 压力传感器

分析仪内部有一个压阻式传感器用于测量差压，传感器可手动校零。

• 烟气和 +/- 压力的导入

分析仪底部有专门独立的端口用于烟气和差压的连接。

• 燃料类型

该烟气分析仪各有专门的端口和探针连接用于烟气和差压的引入。

• 校准证书

该分析仪校准的实验室是由国际知名的实验室经行定期认证的。每一台烟气分析仪的校准报告中所有的参数和数据皆在实验室实测所得。

法国凯茂仪器公司确保数据的真实性。

• CEM 兼容性

该仪器符合n°89/336/CEE 电磁兼容性。

• 冷凝水槽

冷凝水槽置于探头与主机连接管中。当测量气体通过时会将其中的固体颗粒物过滤，水蒸气会凝结。

冷凝水槽分为两部分：

– 一个冷凝槽。

– 一个过滤器，主要用于过滤烟气中的颗粒物，防止其到达传感器。

冷凝水槽是一个可拆分的部件。

• 客户管理

该分析仪可以记录各自客户的锅炉燃烧数据。当客户的锅炉测试完成后，操作者可以将测试的数据保存入该客户的档案当中。这些数据可以直接在分析仪上打印或者上传到PC端，LIGAZ软件可以分析这些数据。

• 自动归零

该烟气分析仪具有自动归零功能，在测量抽力或温度时，只要置于清洁空气当中，部分传感器即可自动归零。

• 电磁阀（保护）

该分析仪配备了 CO保护功能，可以避免高浓度的 CO损坏分析仪或传感器 ，CO 浓度超过2000 ppm时停止测量 (该临界值可在分析仪上修改). 在保护传感器的情况下尽可能的测量出 CO的真实浓度。

• 不透明度指数(选配)

根据Bacharach 的透明度指数值进行计算. 分析仪会将计算结果打印。 但此功能需选配不透明泵附件(货号 : PMO).

• 烟气流量

测量实际的烟气流量，并可以与理论流量对比。

• 燃气泄露检测 (选配)

检测燃气管道安装的紧固程度，对可能泄露的燃气进行检测

• 测量参数 :

– O₂ : 烟气中的O₂浓度

– CO : 烟气中的CO浓度

– NO : 烟气中的NO 浓度

– Tf : 烟气温度

– Ta : 燃气温度

• 计算值 :

– λ : 过量空气系数 : 燃料燃烧时需要的实际空气量与理论空气量的比值。

– CO₂ : 烟气中的CO₂浓度。

– ΔT : 烟气温度与燃气温度之差。

– NOx : 烟气中的NOx浓度。

– Qs : 不完全燃烧热损失，燃烧产物中可燃物热量占燃料发热量的百分比。

– ηs : 低热效率 (实际) : 根据EN50379标准计算出的燃烧产生热量与燃气理论热量的比值，其中燃烧后产生的水蒸气以蒸气的方式排出，考虑了烟气的显热，忽略了辐射热和不完全燃烧热损失。此值被称为低热效率，其数值小于100%。

此数值时常用于与燃烧系统的性能做比较。

– ηt : 高热效率 (理论) : 排出，燃烧产生的热量含水蒸气汽化潜热与燃气理论热量的比值，其中燃烧产生的水蒸气以冷凝水的状态排出，它与低热效率的区别在于考虑了水蒸气的汽化潜热。此值被称为高热效率，其数值可以大于100%。

– CO (O₂) : CO在烟气中的浓度，单位为mg/m³。是用烟气分析仪内O₂ 的含量推算而来。 (详见 19页)。

– NO (O₂) : NO在烟气中的浓度，单位为mg/m³。是用烟气分析仪内O₂ 的含量推算而来。 (详见 19页)。

– NOx (O₂) : NOx 在烟气中的浓度，单位为mg/m³。是用烟气分析仪内O₂ 的含量推算而来。 (详见 19页)。

1.2. 技术参数
