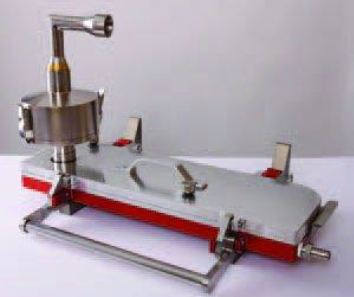

Westech第二代撞击式药物气溶胶采样器（NGI）

WESTECH 7级第二代撞击式药物气溶胶采样器为一个7级撞击采样器，收集器上的微孔孔径大小均符合美国药典仪器5&6和欧洲药典仪器E要求。W7带有8个可移动收集杯，采样气体流速为15~100 LPM。每一喷嘴均可取下，有利于清洗和替换。

W7级联撞击器含预分离器，可用于检测MDIs或DPIs。W7预分离器可有效去除干粉吸入器产生的10~15μm的大颗粒物。装置采用直角进气孔，置于W7的顶部进气处。W7预分离器可去除非吸入性颗粒物，避免第一级超负荷过载并使仪器在不同流速下获得可重复性切割粒径。收集杯即撞击表面，置于托盘上，喷嘴的正下方。托盘的使用有利于高效率的收集样品。

预分离器

捕捉空气动力学直径大于10~15 μm的颗粒物，安装在撞击板前面，去除非吸入性颗粒物，防止stage 1过载并保证切割粒径的可重复性。材质镀镍铝。

L进气导管

根据人喉部特征设计为直角形，安装在W7入气口前，形成摩擦密封组件。前面按喉舌连接器与吸入器相连。不锈钢和钛合金材质。

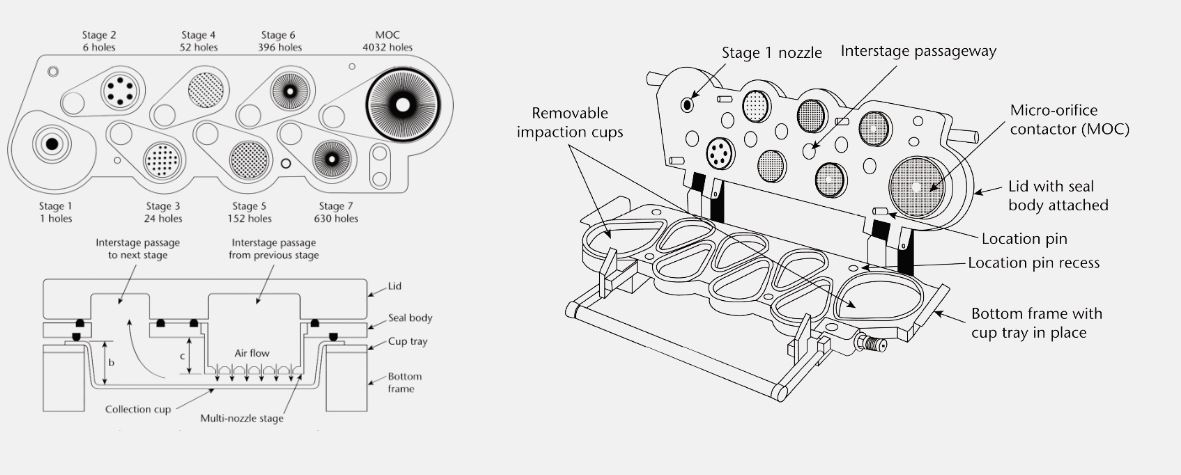

收集杯和托盘

收集杯是实际的撞击面，位于喷射撞击板正下方，在托盘内。碗状收集杯方便收集液体颗粒物。8个收集杯可同时安装和拆卸，在采集样品量大时可备用额外的收集杯和托盘。不锈钢材质。

撞击层 喷嘴直径（mm） 切割粒径（μm）

         30LPM 60LPM 100LPM

预分离器12.80±0.05 10~15 10~15 10~15

Stage 1 14.30±0.05 11.4 8.06 6.1

Stage 2 4.88±0.04 6.4 4.46 3.4

Stage 3 2.185±0.02 4.0 2.82 2.2

Stage 4 1.207±0.01 2.3 1.66 1.3

Stage 5 0.608±0.01 1.4 0.94 0.72

Stage 6 0.323±0.01 0.80 0.55 0.40

Stage 7 0.206±0.01 0.54 0.34 0.24

MOC   约0.070   0.14（>80%） 0.14（>80%）0.14（>80%）
