德国Grimm DMA差分粒子电迁移器

德国Grimm DMA差分粒子电迁移器

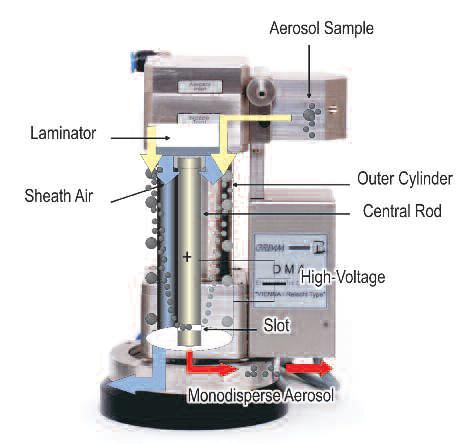

DMA（Differential Mobility Analyser）差分粒子电迁移器对颗粒物进行分类，为减少大颗粒的干扰，通过切割头将粗的颗粒去除。DMA的顶端入口设计成U型，以减少颗粒损失；顶端带有层流器，使得气流呈层流状态流动。洁净干燥的保护鞘气与气溶胶气流一起自上而下流动。DMA的外套筒接地，中心极杆接正压高压发生器。环境颗粒中带负电荷的颗粒将在外套筒与中心极杆之间的电场中发生迁移。在某一电压下(对应一定的电场强度)，具有一定荷质比的负电颗粒将迁移至DMA下端狭缝而逸出，其余荷质比及其电中性、正电荷颗粒将随过剩气流被过滤排出。经由狭缝逸出的颗粒为单分散气溶胶颗粒，进入计数设备测得得出其浓度

软件控制电压扫描模式，能实现对不同粒径颗粒浓度分布的扫描检测，故称扫描电迁移率粒径谱仪，其粒径分辨率非常高，在可测粒径范围内可达256个粒径通道。两种不同的DMA可以分别测定5～350nm及10～1100nm粒径范围；CPC采用单颗粒计数模式浓度高达15000 P/cm3，采用光度计模式可测高浓度至107 P/cm3浓度范围，故SMPS的测量浓度可达108 P/cm3。

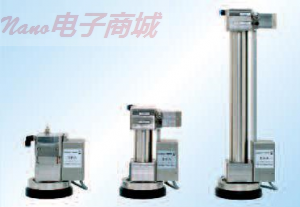

DMA系统顶部和底部系统是完全一样的，可以改变的就是电极的长度，不同长度分离的粒径范围也是有差别的。根据粒径范围不同可以分为L-DMA和M-DMA.

技术参数：

气体流速：

样气： 0.3 L/min

鞘气：3.0 L/min

流速控制：

载气：通过喷嘴的传感器的压力差控制流速，对环境的震动不敏感

流体系统

工作流体：Working Fluid 1-Butanol (Reagent-grade p.A.)

液体除去：Continuous drain with a micro-pump into drain bottle

通讯:

RS-232 9-pin D connector,

ASCII格式，PCMCIA SRAM 4MB

可接三路模拟信号气象或气体传感器

操作条件

环境温度：10 to 35°C (50 to 95°F)

环境湿度： 0 to 95% RH, noncondensing

压力：环境压力 ± 50 mbar

电源：85-264 VAC 宽电压，

U-DMA:

Vienna Type Differential Mobility Analyzer维也纳型DMA

尺寸

外部电极内径： 40 mm

内部电极内径： 26 mm

供电

高压输出模块：5 – 10.000 V, positive inner electrode (negative available on request)

高压输入模块 ：Module 0 – 10 V, from CPC or DMA controller

高压安全保障： 打开DMA自动关闭高压SA

传感器(internal)： 温度，压力，两个喷嘴压力差

高流速DMA

和FCE法拉利静电计联用测量颗粒物的粒径，改型DMA流速高达75-150LPM,也被用于产生窄粒径范围的23-41nm的气溶胶颗粒。
