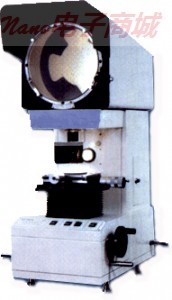

23JA 台式投影仪

一、 用途：
       23JA台式测量投影仪是我厂投影仪系列中结构简单，使用方便，适应性较强的中档产品。利用光学投影方法，将被测件轮廓或表面状况放大投影到投影屏上，进行轮廓测量和对比测量以及表面状况观察的综合性光学测量仪器。它的主要优点是：采用远心光路，使照明均匀，消除调焦误差带来的测量误差。该机操作维修方便，效率高，适用性强。
       目前，台式投影仪已广泛用于标准计量、钟表、显像管、化纤纺织、宝石轴承、仪表元件、造纸、制糖和大专院校等许多行业。如应用于长度、直径及工艺分析；集成块焊点、光刻、丝网印刷、液压密封圈等多种需要显微投影放大测量的场合。
二、 规格
1．投影屏尺寸（mm）  ￠300
2 ．物镜放大率             10×      20×     50×    100×（选购）
      线视场（mm）         30        15          6            3
      工作距离（mm）     85.17   81.94   16.99    16.39
3．工作台行程（mm）
      横向                       ≤25
      纵向                       ≤50
 4．分辩率（㎜）          0.01
 5．投影屏旋转范围      0～360°
      分格值                    1°
      游标分格值             2′
 6．仪器电源电压         220V
 7．照明灯源             150W/24V
 8．冷却方式       强制风冷（3只轴流风扇）

选购:

工作台行程（mm）   50×50 （无100×物镜
